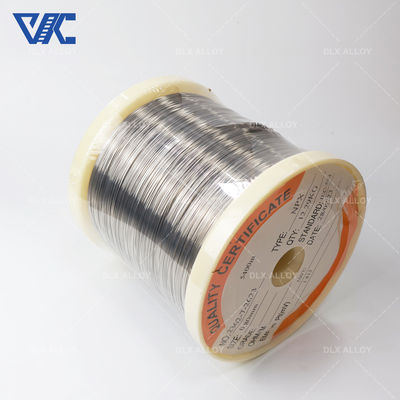

نوع TP TN TP 0.1mm مس ثابت ترموپول سیم برهنه نوع T

مقدمه:

سیم برهنه ترموپل نوع T یک دستگاه اندازه گیری دمای رایج است که به طور گسترده در زمینه های کنترل صنعتی و تحقیقات آزمایشگاهی استفاده می شود. ترموپل مس-مس-نیکل (ترموپل نوع T)همچنین به عنوان ترموپول مس-کانستانت نامیده می شود، بهترین ترموپول فلزی ارزان قیمت برای اندازه گیری دمای پایین است. الکترود مثبت (TP) آن مس خالص است و الکترود منفی (TN) یک آلیاژ مس نیکل است که اغلب به نام کنستانتان نامیده می شود.این با ثابت نیکل کرومیوم ثابت است.، اما نه با آهن ثابت ثابت JN، اگرچه هر دو ثابت نامیده می شوند.

مس - محدوده دمای ترموپول مس نیکل - 200 ~ 350 °C است.

ساختار سیم برهنه ترموپول نوع T نسبتاً ساده است. از دو سیم فلزی نازک تشکیل شده است. یک انتهای دو سیم به یکدیگر متصل شده است تا یک نقطه اندازه گیری را تشکیل دهد،و انتهای دیگر به یک دستگاه اندازه گیری دمای متصل استبه طور معمول، سیم های ترموپول نوع T دارای قطر سیم کوچکتر برای افزایش حساسیت و سرعت پاسخ هستند.

در هنگام اندازه گیری دمای، نقطه اندازه گیری سیم برهنه ترموپول نوع T در معرض محیطی قرار می گیرد که نیاز به نظارت دارد.تغییرات دما باعث می شود یک تفاوت بالقوه کمی بین سیم های فلزیرابطه ای خاص بین این تفاوت پتانسیل و دمای وجود دارد که به عنوان اثر ترمو الکتریکی شناخته می شود.دمای محیط را می توان با دقت محاسبه کرد.

با این حال، باید توجه داشت که سیم های برهنه ترموکوپل نوع T ممکن است در محیط های با دمای بالا اکسید و خورد شوند، بنابراین در کاربردهای خاص، اقدامات حفاظتی ممکن است مورد نیاز باشد.مانند استفاده از پوشش های محافظ یا پوشش برای افزایش عمر آنها.

مشخصات:

• ماده ترموپل: سیم برهنه ترموپل نوع T از مس (Copper) و آلیاژ مس و نیکل (Constantan) تشکیل شده است. مس الکترود مثبت سیم برهنه ترموپل نوع T است.و کنستانتان الکترود منفی است.
• محدوده دما: سیم برهنه ترموپول نوع T برای محدوده دما پایین تر مناسب است ، به طور معمول دما را از -200 ° C تا 350 ° C (-328 ° F تا 662 ° F) اندازه می گیرد.
• ویژگی های خطی: سیم برهنه ترموکوپل نوع T دارای ویژگی های خطی خوب است و می تواند اندازه گیری دمای نسبتا دقیق را فراهم کند.
• حرکت کم: سیم برهنه ترموپول نوع T دارای ویژگی های حرکت کم است و می تواند اندازه گیری دمای نسبتاً پایدار را حفظ کند.


مزیت:

• به طور گسترده استفاده می شود: سیم برهنه ترموکوپل نوع T به طور گسترده ای در محیط کنترل صنعتی و آزمایشگاه استفاده می شود.
• مقاومت در برابر خوردگی: سیم برهنه ترموکوپل نوع T دارای مقاومت خوب در برابر خوردگی است و برای اندازه گیری دما در برخی از محیط های مرطوب و خوردنی مناسب است.
• پاسخ سریع: سیم برهنه ترموپول نوع T دارای قابلیت پاسخ سریع دمایی است و می تواند به سرعت تغییرات دمایی را منعکس کند.


پارامترهای خاص مربوطه:

• محدوده دما: -200 درجه سانتیگراد تا 350 درجه سانتیگراد (-328 درجه فارنهایت تا 662 درجه فارنهایت)
• خروجی Thermoemf: بر اساس تغییرات دما، معمولا در سطح میکرو ولت (μV) متفاوت است.
• ویژگی های خطی: دارای ویژگی های خطی خوب است.
• حساسیت: بر اساس مدل خاص و سازنده متفاوت است.

• استانداردها

ASTM	ANSI	IEC	DIN	BS	NF	JIS	GOST
(جامعه آزمايش و مواد آمريکايي) E 230	(انستیتوی استاندارد ملی آمریکا) MC 96.1	(استانداردهای اروپایی توسط کمیسیون بین المللی برق و برق 584) - 1/2/3	(Deutsche Industrie Normen) EN 60584 -1/2	(استانداردهای بریتانیا) 4937.1041، EN 60584 - 1/2	(Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324	(استانداردهای صنعتی ژاپن) C 1602 - C 1610	(توحید مشخصات روسیه) 3044

استفاده از شرایط ترموپول های مختلف
نوع ترموکوپل		محیط کاری	دمای کار
نوع K	KP	اکسید کردن	-200 تا +1200°C
	KN	غیر فعال
نوع N	NP	اکسید کردن	-200 تا +1200°C
	NN	اکسید کردن
نوع E	EP	اکسید کردن	-200 تا +900°C
	EN	اکسید کردن
نوع J	JP	اکسید شدن ((استفاده در دمای بالا)	-40 تا +750°C
	JN	کاهش دهنده، بی اثر، خلاء
نوع T	TP	اکسيد شدن، خلاء	-200 تا +350°C
	TN	کاهش، خلاء

• دمای کار:

قطر/میلی متر مدت زمان طولانی کار کردن مدت کوتاه کار درجه حرارت/°C درجه حرارت/°C 0.2، 0.3 150 200 0.5، 0.8 200 250 1.0، 1.2 250 300 1.6، 2.0 300 350

با ما تماس بگیرید

ایمیل:victory@dlx-alloy.com

خدمات تولیدی:
به اندازه سفارشی خوش آمدید
ما کارخانه ی تجربه ای برای خدمات OEM و ODM هستیم

حوزه های کاربردی خاص:

---

تحقیقات آزمایشگاهی: سیم برهنه ترموکوپل نوع T به طور گسترده ای در تحقیقات علمی و محیط آزمایشگاهی برای اندازه گیری دمای نمونه، آزمایشات ترمودینامیک و غیره استفاده می شود.
سیستم HVAC: سیم برهنه ترموکوپل نوع T می تواند برای نظارت بر دمای سیستم های HVAC مانند کنترل دمای هوا، نظارت بر محیط زیست و غیره استفاده شود.
زیست پزشکی: سیم برهنه ترموکوپل نوع T اغلب در زمینه های زیست پزشکی مانند نظارت بر دمای بدن، تحقیقات آزمایشگاهی و غیره استفاده می شود.

سوال و پاسخ:

---

محدوده دمايي سيم برهنه ترموپول نوع T چيست؟
پاسخ: محدوده دمای سیم های بدون ترموکوپل نوع T معمولا بین -200 درجه سانتیگراد تا 350 درجه سانتیگراد است.

مزاياي سيم برهنه ترموپول نوع T چيست؟
پاسخ: سیم برهنه ترموکوپل نوع T دارای مزایای کاربرد گسترده، مقاومت در برابر خوردگی و پاسخ سریع است.

برای چه کاربردهایی سیم برهنه ترموکوپل نوع T مناسب است؟
پاسخ: سیم برهنه ترموکوپل نوع T برای تحقیقات آزمایشگاهی، سیستم های HVAC و کاربردهای زیست پزشکی مناسب است.
