جزئیات محصول
محل منبع: چین
نام تجاری: Victory
گواهی: CE,ROHS,ISO 9001
شماره مدل: انواع K,N,E,J,T,B,R,S
سند: بروشور محصول PDF
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 5 کیلوگرم
قیمت: 50 - 499 meters $3.00
جزئیات بسته بندی: بسته قرقره با جعبه کارتن، بسته کویل با پلی بگ
زمان تحویل: 5-21 روز
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram
قابلیت ارائه: 300 تن در ماه
نام محصول: |

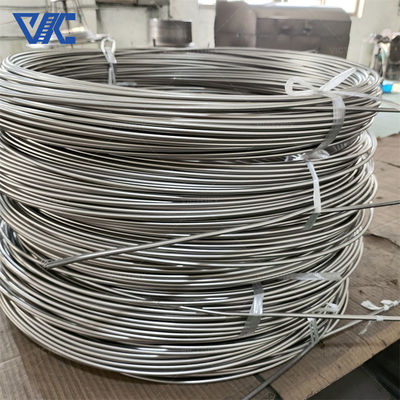

کابل ترموکوپل MI |
تضمین: |
1 سال |
مواد هادی: |
NICR-NISI ، NICRSI-NISI ، NICR-KONSTANTAN ، FE-Konstantan ، Cu-Kon |
مواد غلاف: |
SS304، SS321، SS316، SS310، INCL600،601، Nicrobell، SS446 |
قطر (میلی متر): |
0.25 میلی متر تا 12.7 میلی متر |
عایق: |
99.6% منیزیم با خلوص بالا |
محدوده دما: |
0~1100 (℃) |
اندازه: |
اندازه سفارشی |
پشتیبانی سفارشی: |
OEM، ODM، OBM، مهندسی مجدد نرم افزار |
درخواست: |
اندازه گیری دما |
نام محصول: |
کابل ترموکوپل MI |
تضمین: |
1 سال |
مواد هادی: |
NICR-NISI ، NICRSI-NISI ، NICR-KONSTANTAN ، FE-Konstantan ، Cu-Kon |
مواد غلاف: |
SS304، SS321، SS316، SS310، INCL600،601، Nicrobell، SS446 |
قطر (میلی متر): |
0.25 میلی متر تا 12.7 میلی متر |
عایق: |
99.6% منیزیم با خلوص بالا |
محدوده دما: |
0~1100 (℃) |
اندازه: |
اندازه سفارشی |
پشتیبانی سفارشی: |
OEM، ODM، OBM، مهندسی مجدد نرم افزار |
درخواست: |
اندازه گیری دما |
مقدمه:
ترموپول زرهی یک سنسور است که برای اندازه گیری و کنترل دمای مورد استفاده قرار می گیرد، با طیف گسترده ای از برنامه ها و توابع مهم.اصل اساسی ترموپول های زرهی استفاده از اثر ترمو الکتریکی دو سیم فلزی مختلف برای اندازه گیری تغییرات دمایی و تبدیل آنها به سیگنال های ولتاژ مربوطه است.
این ویژگی پاسخ سریع، طیف گسترده ای از دما، دقت بالا و ثبات را دارد و نقش مهمی در صنعت، تحقیقات علمی و سایر زمینه ها دارد.
در هنگام انتخاب یک ترموپول زرهی، چند عامل کلیدی وجود دارد که باید در نظر گرفته شود. اولین عامل، محدوده دمایی است.انتخاب مدل مناسب بر اساس نیازهای کاربردی خاص برای اطمینان از عملکرد عادی در محدوده دمای هدفدومین مورد مواد پوشش محافظ است که نیاز به خواص مانند مقاومت در برابر دماهای بالا دارد.مقاومت در برابر خوردگی و قدرت مکانیکی برای محافظت از سیم های ترموکوپل زرهی از محیط خارجیعلاوه بر این، عواملی مانند اندازه، زمان پاسخ و روش اتصال ترموپول زرهی باید در نظر گرفته شود.
به طور خلاصه، ترموپول زرهی یک سنسور است که به طور گسترده در زمینه اندازه گیری و کنترل دمای مورد استفاده قرار می گیرد.دقت و ثبات بالا، و نقش مهمی در صنعت، تحقیقات علمی و زمینه های دیگر دارد.انتخاب ترموپول زرهی مناسب می تواند نیازهای یک برنامه کاربردی خاص را برآورده کند و یک راه حل اندازه گیری دما دقیق و قابل اعتماد را فراهم کند.
مشخصات محصول:
مزیت:
حوزه های کاربرد:
|
کد
|
سیم جزء ترموپول
|
||
|
+پای مثبت
|
-پای منفی
|
||
|
N
|
Ni-Cr-Si ((NP)
|
Ni-Si-ماگنیزیم (NN)
|
|
|
K
|
Ni-Cr ((KP)
|
Ni-Al ((Si) (KN)
|
|
|
E
|
Ni-Cr ((EP)
|
Cu-Ni (EN)
|
|
|
J
|
آهن (JP)
|
Cu-Ni (JN)
|
|
|
T
|
مس (TP)
|
Cu-Ni (TN)
|
|
|
ب
|
رودیوم پلاتین: 30%
|
رودیوم پلاتین -6٪
|
|
|
R
|
پلاتین رودیوم-۱۳٪
|
پلاتین
|
|
|
S
|
رودیوم پلاتین -10٪
|
پلاتین
|
|
|
مواد
|
نوع
|
درجه
|
دمای کار (درجه)
|
تحمل
|
استاندارد
|
|
|
در دراز مدت
|
کوتاه مدت
|
|||||
|
NiCr-NiSi
|
K
|
1
|
-40 تا 1100
|
-40 تا 1300
|
±1.5 درجه
|
GB/T 2614-1998
|
|
2
|
±2.5 درجه
|
|||||
|
NiCr-CuNi
|
E
|
1
|
-40 تا 800
|
-40 تا 900
|
±1.5 درجه
|
GB/T 4993-1998
|
|
2
|
±2.5 درجه
|
|||||
|
Fe-Constantan
|
J
|
1
|
-40 تا 600
|
-40 تا 800
|
±1.5 درجه
|
GB/T 4994-1998
|
|
2
|
±2.5 درجه
|
|||||
|
کو-کو
|
T
|
1
|
-200 تا 300
|
-200 تا 400
|
±0.5 درجه
|
GB/T 2903-1998
|
|
پوشش بیرونی ((ملی متر)
|
سیم هسته ای Dia. ((mm)
|
پوشش بیرونی ((ملی متر)) سیم هسته ای Dia. ((ملی متر))
|
طول ((m)
|
|||||
|
از روز گذشته
|
ضخامت دیوار
|
انواع K,N,E,J,T
|
انواع S,R,B
|
انواع K,N
|
انواع E،J،T
|
انواع S,R
|
نوع B |
|
|
0.5
|
0.05-010
|
0.08-012
|
....
|
SS304 SS321،
SS316،
SS310، INCL600
|
SS30، SS32،
SS316
|
INCL60، INCL800
|
INCL60، INCL800
|
500
|
|
1.0
|
0.10-020
|
0.15-020
|
....
|
300
|
||||
|
1.5
|
0.15-025
|
0.23-030
|
....
|
200
|
||||
|
1.6
|
0.16-026
|
0.26-036
|
....
|
200
|
||||
|
2.0
|
0.25-035
|
0.40 به صفر50
|
0.25-030
|
180
|
||||
|
3.0
|
0.38-048
|
0.50 به 0.60
|
0.30 به صفر40
|
80
|
||||
|
3.2
|
0.48-058
|
0.58-0.68
|
0.30 به صفر40
|
75
|
||||
|
4.0
|
0.52-062
|
0. ۶۰-۰70
|
0.35-040
|
70
|
||||
|
4.8
|
0.73-083
|
0.75-085
|
0.40 به صفر45
|
40
|
||||
|
5.0
|
0.78-088
|
0.80-090
|
0.40 به صفر45
|
40
|
||||
|
6.0
|
0.98-108
|
0.90-1.10
|
0.45-050
|
30
|
||||
|
6.4
|
1...05-115
|
1.02-112
|
0.45-050
|
30
|
||||
|
8.0
|
1.30-144
|
1.30-140
|
0.45-050
|
20
|
||||
|
12.7
|
1.75-190
|
1.95-205
|
....
|
10
|
||||
|
|
سوال و پاسخ:
مزاياي ترموپول هاي زره دار نسبت به سنسور هاي ديگر درجه حرارت چيست؟
ترموپول های زرهی دارای مزایای پاسخ سریع، دقت اندازه گیری بالا و دوام بالا هستند.ترموپول های زرهی اندازه گیری دقیق و قابل اعتماد دمای را در طیف گسترده ای از دمای فراهم می کنند.
چطور ترموپول هاي زره دار رو کالیبر کنیم؟
کالیبراسیون ترموپول های پوشش داده شده معمولاً با قرار دادن آنها در معرض یک منبع کالیبراسیون با دمای شناخته شده انجام می شود.رابطه بین دما و تفاوت پتانسیل می تواند برای بدست آوردن اندازه گیری دقیق دما تعیین شود..
ترموپول هاي زره دار براي چه محدوده ي دمايي مناسب هستند؟
ترموپول های زرهی در طیف گسترده ای از دما در دسترس هستند. انواع مختلفی از ترموپول های زرهی قابلیت سازگاری با طیف دما متفاوتی دارند. به عنوان مثال،ترموکوپل نوع K برای محدوده -200 °C تا 1 مناسب است،300 °C، در حالی که ترموپول نوع J برای محدوده -210 °C تا 760 °C مناسب است. انتخاب خاص نوع مناسب ترموکوپل زرهی بستگی به محدوده دمایی که باید اندازه گیری شود و الزامات محیط کاربرد دارد.
