جزئیات محصول
محل منبع: چین
نام تجاری: Victory
گواهی: CE,ROHS,ISO 9001
شماره مدل: انواع K,N,E,J,T,B,R,S
سند: بروشور محصول PDF
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 5 کیلوگرم
قیمت: negotiable
جزئیات بسته بندی: در کلاف، کارتن و جعبه چوبی.
زمان تحویل: 5-21 روز
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram
قابلیت ارائه: 50 - 999 متر 2.88 دلار
نام محصول: |

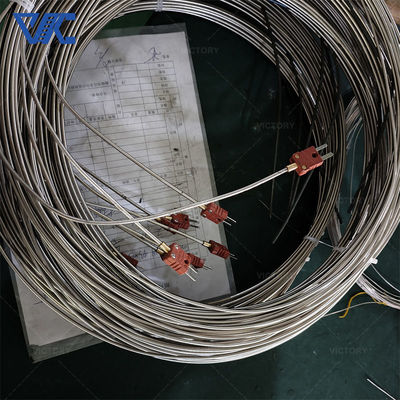

کابل ترموکوپل MI |
تضمین: |
1 سال |
مواد هادی: |
NICR-NISI ، NICRSI-NISI ، NICR-KONSTANTAN ، FE-Konstantan ، Cu-Kon |
مواد غلاف: |
SS304، SS321، SS316، SS310، INCL600،601، Nicrobell، SS446 |
قطر (میلی متر): |
0.25 میلی متر تا 12.7 میلی متر |
عایق: |
99.6% منیزیم با خلوص بالا |
محدوده دما: |
0~1100 (℃) |
درخواست: |
حوزه کنترل فرآیند صنعتی |
نام محصول: |
کابل ترموکوپل MI |
تضمین: |
1 سال |
مواد هادی: |
NICR-NISI ، NICRSI-NISI ، NICR-KONSTANTAN ، FE-Konstantan ، Cu-Kon |
مواد غلاف: |
SS304، SS321، SS316، SS310، INCL600،601، Nicrobell، SS446 |
قطر (میلی متر): |
0.25 میلی متر تا 12.7 میلی متر |
عایق: |
99.6% منیزیم با خلوص بالا |
محدوده دما: |
0~1100 (℃) |
درخواست: |
حوزه کنترل فرآیند صنعتی |
مقدمه:
ترموپول های زرهی دستگاه های اندازه گیری و کنترل دمایی هستند که به طور گسترده در زمینه کنترل فرآیند صنعتی استفاده می شوند. آنها از سیم های دو فلز مختلف تشکیل شده اند.معمولاً آلیاژ پلاتین-رودیوم و آلیاژ نیکل-کرومیوماین دو سیم فلزی با جوش یا بریز متصل می شوند و در یک پوشش محافظ، معمولاً از فولاد ضد زنگ یا سایر مواد مقاوم در برابر دمای بالا ساخته می شوند.
یکی از مزایای اصلی ترموپول های زرهی ساز، سازگاری و پایداری آنها است. آنها قادر به کار در طیف گسترده ای از محیط های صنعتی از جمله شیمیایی، متالورژیک،تولید برق، پردازش مواد غذایی و سایر زمینه ها. ترموپول های زرهی تحمل خوبی برای محیط های دمای بالا دارند و می توانند فرآیندها را در دمای بالا به طور پایدار اندازه گیری و کنترل کنند.
هنگام انتخاب یک ترموپول زرهی، برخی از پارامترهای کلیدی محصول باید در نظر گرفته شود. اولین مورد محدوده دمایی است.انواع مختلفی از ترموکوپل های زرهی برای محدوده های مختلف دما مناسب هستندبرخی از مدل ها برای محدوده های دمای پایین مانند -200 تا 400 درجه سانتیگراد مناسب هستند، در حالی که برخی دیگر برای محدوده های دمای بالاتر مانند 0 تا 1800 درجه سانتیگراد مناسب هستند.
دوم، ماده ی پوشش محافظتی است، که باید بتواند در برابر دماهای بالا و محیط های خوردنی مقاومت کند.مواد محافظ رایج شامل فولاد ضد زنگ (مانند فولاد ضد زنگ 316)بسته به الزامات خاص کاربرد صنعتی، انتخاب مواد محافظ مناسب بسیار مهم است.
سایر پارامترهای محصول شامل قطر سیم، طول و نوع کانکتور است. انتخاب قطر سیم به سرعت پاسخ و دقت اندازه گیری مورد نیاز بستگی دارد.طول سیم باید بر اساس محل نصب واقعی و الزامات اندازه گیری انتخاب شودنوع کانکتور می تواند اتصال پلاگ، اتصال رشته ای یا اتصال جوش باشد که باید با توجه به روش نصب و اتصال خاص تعیین شود.
به طور خلاصه، ترموپول های زرهی نقش مهمی در کنترل فرآیند صنعتی دارند.آنها قادر به اندازه گیری دقیق و کنترل دمای در محیط های مختلف صنعتی هستنددر هنگام انتخاب یک ترموپول زرهی، پارامترهای محصول مانند محدوده دما، مواد محافظ، پارامترهای سیم،و نوع کانکتور باید در نظر گرفته شود تا نیازهای کاربردی خاص را برآورده کند.
مشخصات محصول:
مزیت:
کاربرد های خاص:
سایر دانش های مرتبط:
ترموپول های زرهی از دو سیم فلزی مختلف تشکیل شده اند و تفاوت پتانسیل ترمو الکتریکی تولید شده توسط آنها در دمای مختلف برای اندازه گیری دمای مورد استفاده قرار می گیرد.
مواد رایج زره شامل فولاد ضد زنگ، آلیاژ های نیکل، سرامیک و غیره است. مواد مختلف برای شرایط کاری و محدوده های دمایی مختلف مناسب هستند.
Armored thermocouples are usually connected to temperature transmitters or control systems to convert temperature signals into standard electrical signals (such as 4-20mA) or digital signals (such as Modbus، Profibus و غیره) برای نظارت و کنترل آسان.
به طور خلاصه، ترموپول های زرهی دارای مزایای قابلیت اطمینان، عملکرد در زمان واقعی و دوام در زمینه کنترل فرآیند صنعتی هستند. آنها به طور گسترده ای در صنعت شیمیایی استفاده می شوند.انرژی، پردازش فلز، هوافضا و سایر زمینه ها برای نظارت و کنترل دمای برای اطمینان از ایمنی، عملکرد کارآمد فرآیندهای صنعتی و بهبود کیفیت محصول.
پارامتر:
|
کد
|
سیم جزء ترموپول
|
||
|
+پای مثبت
|
-پای منفی
|
||
|
N
|
Ni-Cr-Si ((NP)
|
Ni-Si-ماگنیزیم (NN)
|
|
|
K
|
Ni-Cr ((KP)
|
Ni-Al ((Si) (KN)
|
|
|
E
|
Ni-Cr ((EP)
|
Cu-Ni (EN)
|
|
|
J
|
آهن (JP)
|
Cu-Ni (JN)
|
|
|
T
|
مس (TP)
|
Cu-Ni (TN)
|
|
|
ب
|
رودیوم پلاتین: 30%
|
رودیوم پلاتین -6٪
|
|
|
R
|
پلاتین رودیوم-۱۳٪
|
پلاتین
|
|
|
S
|
رودیوم پلاتین -10٪
|
پلاتین
|
|
|
مواد
|
نوع
|
درجه
|
دمای کار (درجه)
|
تحمل
|
استاندارد
|
|
|
در دراز مدت
|
کوتاه مدت
|
|||||
|
NiCr-NiSi
|
K
|
1
|
-40 تا 1100
|
-40 تا 1300
|
±1.5 درجه
|
GB/T 2614-1998
|
|
2
|
±2.5 درجه
|
|||||
|
NiCr-CuNi
|
E
|
1
|
-40 تا 800
|
-40 تا 900
|
±1.5 درجه
|
GB/T 4993-1998
|
|
2
|
±2.5 درجه
|
|||||
|
Fe-Constantan
|
J
|
1
|
-40 تا 600
|
-40 تا 800
|
±1.5 درجه
|
GB/T 4994-1998
|
|
2
|
±2.5 درجه
|
|||||
|
کو-کو
|
T
|
1
|
-200 تا 300
|
-200 تا 400
|
±0.5 درجه
|
GB/T 2903-1998
|
|
پوشش بیرونی ((ملی متر)
|
سیم هسته ای Dia. ((mm)
|
پوشش بیرونی ((ملی متر)) سیم هسته ای Dia. ((ملی متر))
|
طول ((m)
|
|||||
|
از روز گذشته
|
ضخامت دیوار
|
انواع K,N,E,J,T
|
انواع S,R,B
|
انواع K,N
|
انواع E،J،T
|
انواع S,R
|
نوع B |
|
|
0.5
|
0.05-010
|
0.08-012
|
....
|
SS304 SS321،
SS316،
SS310، INCL600
|
SS30، SS32،
SS316
|
INCL60، INCL800
|
INCL60، INCL800
|
500
|
|
1.0
|
0.10-020
|
0.15-020
|
....
|
300
|
||||
|
1.5
|
0.15-025
|
0.23-030
|
....
|
200
|
||||
|
1.6
|
0.16-026
|
0.26-036
|
....
|
200
|
||||
|
2.0
|
0.25-035
|
0.40 به صفر50
|
0.25-030
|
180
|
||||
|
3.0
|
0.38-048
|
0.50 به 0.60
|
0.30 به صفر40
|
80
|
||||
|
3.2
|
0.48-058
|
0.58-0.68
|
0.30 به صفر40
|
75
|
||||
|
4.0
|
0.52-062
|
0. ۶۰-۰70
|
0.35-040
|
70
|
||||
|
4.8
|
0.73-083
|
0.75-085
|
0.40 به صفر45
|
40
|
||||
|
5.0
|
0.78-088
|
0.80-090
|
0.40 به صفر45
|
40
|
||||
|
6.0
|
0.98-108
|
0.90-1.10
|
0.45-050
|
30
|
||||
|
6.4
|
1...05-115
|
1.02-112
|
0.45-050
|
30
|
||||
|
8.0
|
1.30-144
|
1.30-140
|
0.45-050
|
20
|
||||
|
12.7
|
1.75-190
|
1.95-205
|
....
|
10
|
||||
|
کالیبراسیون
|
تحمل
|
|
|
|
محدودیت های ویژه (درجه I)
|
محدوده های استاندارد (درجه دوم)
|
محدوده دما (°C)
|
|
|
K (کرومل در مقابل آلومل)
|
±1.5°C یا ±0.4٪ |
±2.5°C یا ±0.75%
|
-40 تا 1000
|
|
ج (آیرون در مقابل کنستانتان)
|
-40 تا 750
|
||
|
E (کرومل در مقابل کنستانتان)
|
-40 تا 800
|
||
|
T (کاپر در مقابل کنستانتان)
|
±1°C یا ±0.75٪
|
-40 تا 350
|
|
|
