جزئیات محصول
محل منبع: چین
نام تجاری: Victory
گواهی: CE,ROHS,ISO 9001
شماره مدل: انواع K,N,E,J,T,B,R,S
سند: بروشور محصول PDF
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 5 کیلوگرم
قیمت: negotiable
جزئیات بسته بندی: در کلاف، کارتن و جعبه چوبی.
زمان تحویل: 5-21 روز
شرایط پرداخت: L/C، T/T، Western Union، MoneyGram
قابلیت ارائه: 50 - 999 متر 2.88 دلار
نام محصول: |

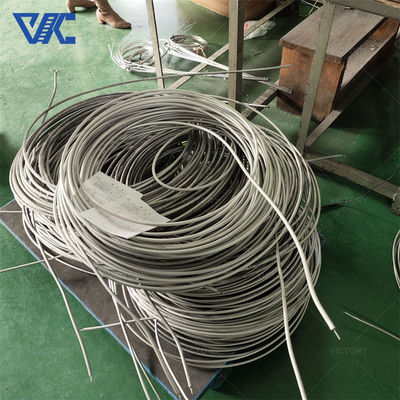

کابل ترموکوپل MI |
تضمین: |
1 سال |
مواد هادی: |
NICR-NISI ، NICRSI-NISI ، NICR-KONSTANTAN ، FE-Konstantan ، Cu-Kon |
مواد غلاف: |
SS304، SS321، SS316، SS310، INCL600،601، Nicrobell، SS446 |
قطر (میلی متر): |
0.25 میلی متر تا 12.7 میلی متر |
عایق: |
99.6% منیزیم با خلوص بالا |
محدوده دما: |
0~1100 (℃) |
درخواست: |
زمینه های پردازش فلز و عملیات حرارتی |
نام محصول: |
کابل ترموکوپل MI |
تضمین: |
1 سال |
مواد هادی: |
NICR-NISI ، NICRSI-NISI ، NICR-KONSTANTAN ، FE-Konstantan ، Cu-Kon |
مواد غلاف: |
SS304، SS321، SS316، SS310، INCL600،601، Nicrobell، SS446 |
قطر (میلی متر): |
0.25 میلی متر تا 12.7 میلی متر |
عایق: |
99.6% منیزیم با خلوص بالا |
محدوده دما: |
0~1100 (℃) |
درخواست: |
زمینه های پردازش فلز و عملیات حرارتی |
مقدمه:
ترموپول های زرهی یک ابزار رایج در هنگام اندازه گیری و کنترل دمای در طول پردازش فلز و درمان حرارتی هستند.آنها از دو سیم فلزی مختلف تشکیل شده اند که در یک پوشش محافظ پیچیده شده اند تا یک سنسور محکم ایجاد کنند.
ترموپول های زرهی بر اساس اثر ترمو الکتریکی کار می کنند، به این معنی که هنگامی که دو سیم ترموپول در فلزات با دمای مختلف متصل می شوند، ولتاژ تولید می شود.رابطه اي قطعي بين اين ولتاژ و درجه حرارت وجود دارد، بنابراین مقدار دما را می توان با اندازه گیری ولتاژ نتیجه گرفت.
این نوع ترموپول به دلیل توانایی مقاومت در محیط های با دمای بالا در زمینه پردازش فلز و درمان حرارتی بسیار مفید است.اینکه آیا آن را گرمای بالا گرم کردن، ذوب کردن، خنک کردن یا سایر فرآیندهای درمان حرارتی، ترموپول های زرهی اندازه گیری دقیق دمای را فراهم می کنند. علاوه بر این، آنها سرعت پاسخ بالا و دقت اندازه گیری خوبی دارند.که برای کاربردهایی که نیاز به پاسخ سریع و کنترل دقیق دمای دارند بسیار مهم است..
در هنگام انتخاب یک ترموپول زرهی، برخی از عوامل کلیدی وجود دارد که باید بر اساس نیازهای خاص شما در نظر گرفته شود.محدوده دما یک ملاحظه مهم است زیرا انواع مختلف ترموپول ها برای محدوده دماهای مختلف مناسب هستندعلاوه بر این، مواد محافظ محافظ نیز مهم است، زیرا باید قادر به مقاومت در برابر دماهای بالا و حمله شیمیایی باشد. عوامل دیگر شامل طول ترموپول، قطر،و نوع کانکتور، که بر اساس نیازهای خاص برنامه و نصب انتخاب خواهد شد.
به طور کلی، ترموپول های زره دار ابزار اندازه گیری و کنترل درجه حرارت قابل اعتماد و مقاوم در برابر دمای بالا هستند که به طور گسترده ای در فرآیندهای پردازش فلز و درمان حرارتی استفاده می شوند.با اندازه گیری اثر ترمو الکتریکی، آنها داده های دمایی دقیق را برای کمک به تضمین کیفیت و ثبات فرآیندهای پردازش فلز فراهم می کنند.
مشخصات محصول:
مزیت:
کاربرد های خاص:
سایر دانش های مرتبط:
ترموپول های زرهی معمولاً از دو سیم فلزی مختلف تشکیل شده اند که بر اساس اثر ترمو الکتریکی، تفاوت پتانسیل ترمو الکتریکی را تولید می کنند.و درجه حرارت را با اندازه گیری تفاوت پتانسیل ترمو الکتریکی تعیین کنید.
انتخاب ترموپول های زرهی باید بر اساس شرایط کاری خاص و محدوده های دمایی باشد.مواد مختلف زره مناسب برای محیط های مختلف کار و الزامات دمایی هستند.
پارامتر:
|
کد
|
سیم جزء ترموپول
|
||
|
+پای مثبت
|
-پای منفی
|
||
|
N
|
Ni-Cr-Si ((NP)
|
Ni-Si-ماگنیزیم (NN)
|
|
|
K
|
Ni-Cr ((KP)
|
Ni-Al ((Si) (KN)
|
|
|
E
|
Ni-Cr ((EP)
|
Cu-Ni (EN)
|
|
|
J
|
آهن (JP)
|
Cu-Ni (JN)
|
|
|
T
|
مس (TP)
|
Cu-Ni (TN)
|
|
|
ب
|
رودیوم پلاتین: 30%
|
رودیوم پلاتین -6٪
|
|
|
R
|
پلاتین رودیوم-۱۳٪
|
پلاتین
|
|
|
S
|
رودیوم پلاتین -10٪
|
پلاتین
|
|
|
مواد
|
نوع
|
درجه
|
دمای کار (درجه)
|
تحمل
|
استاندارد
|
|
|
در دراز مدت
|
کوتاه مدت
|
|||||
|
NiCr-NiSi
|
K
|
1
|
-40 تا 1100
|
-40 تا 1300
|
±1.5 درجه
|
GB/T 2614-1998
|
|
2
|
±2.5 درجه
|
|||||
|
NiCr-CuNi
|
E
|
1
|
-40 تا 800
|
-40 تا 900
|
±1.5 درجه
|
GB/T 4993-1998
|
|
2
|
±2.5 درجه
|
|||||
|
Fe-Constantan
|
J
|
1
|
-40 تا 600
|
-40 تا 800
|
±1.5 درجه
|
GB/T 4994-1998
|
|
2
|
±2.5 درجه
|
|||||
|
کو-کو
|
T
|
1
|
-200 تا 300
|
-200 تا 400
|
±0.5 درجه
|
GB/T 2903-1998
|
|
پوشش بیرونی ((ملی متر)
|
سیم هسته ای Dia. ((mm)
|
پوشش بیرونی ((ملی متر)) سیم هسته ای Dia. ((ملی متر))
|
طول ((m)
|
|||||
|
از روز گذشته
|
ضخامت دیوار
|
انواع K,N,E,J,T
|
انواع S,R,B
|
انواع K,N
|
انواع E،J،T
|
انواع S,R
|
نوع B |
|
|
0.5
|
0.05-010
|
0.08-012
|
....
|
SS304 SS321،
SS316،
SS310، INCL600
|
SS30، SS32،
SS316
|
INCL60، INCL800
|
INCL60، INCL800
|
500
|
|
1.0
|
0.10-020
|
0.15-020
|
....
|
300
|
||||
|
1.5
|
0.15-025
|
0.23-030
|
....
|
200
|
||||
|
1.6
|
0.16-026
|
0.26-036
|
....
|
200
|
||||
|
2.0
|
0.25-035
|
0.40 به صفر50
|
0.25-030
|
180
|
||||
|
3.0
|
0.38-048
|
0.50 به 0.60
|
0.30 به صفر40
|
80
|
||||
|
3.2
|
0.48-058
|
0.58-0.68
|
0.30 به صفر40
|
75
|
||||
|
4.0
|
0.52-062
|
0. ۶۰-۰70
|
0.35-040
|
70
|
||||
|
4.8
|
0.73-083
|
0.75-085
|
0.40 به صفر45
|
40
|
||||
|
5.0
|
0.78-088
|
0.80-090
|
0.40 به صفر45
|
40
|
||||
|
6.0
|
0.98-108
|
0.90-1.10
|
0.45-050
|
30
|
||||
|
6.4
|
1...05-115
|
1.02-112
|
0.45-050
|
30
|
||||
|
8.0
|
1.30-144
|
1.30-140
|
0.45-050
|
20
|
||||
|
12.7
|
1.75-190
|
1.95-205
|
....
|
10
|
||||
|
کالیبراسیون
|
تحمل
|
|
|
|
محدودیت های ویژه (درجه I)
|
محدوده های استاندارد (درجه دوم)
|
محدوده دما (°C)
|
|
|
K (کرومل در مقابل آلومل)
|
±1.5°C یا ±0.4٪ |
±2.5°C یا ±0.75%
|
-40 تا 1000
|
|
ج (آیرون در مقابل کنستانتان)
|
-40 تا 750
|
||
|
E (کرومل در مقابل کنستانتان)
|
-40 تا 800
|
||
|
T (کاپر در مقابل کنستانتان)
|
±1°C یا ±0.75٪
|
-40 تا 350
|
|
|
